设备上电后，电源指示灯PWR红色常亮，运行指示灯RUN闪烁，设备供电正常。

●  DI（干接点）接线测试：使用一根导线短接DI1和GND，可看到设备DI-1指示灯亮，断开灯灭。

●  DO接线测试：先通过USB转RS485转换器将电脑与IO设备连接，通过配套软件设置参数后发送命令测试。如：将软件上的点值“DO1状态”写1使DO1闭合（N.O1与COM导通），则DO-1灯亮；写0使DO1断开（N.O1与COM断开），则DO-1灯灭。写“1”或“0”时能听到继电器“闭合”或“断开”声响。

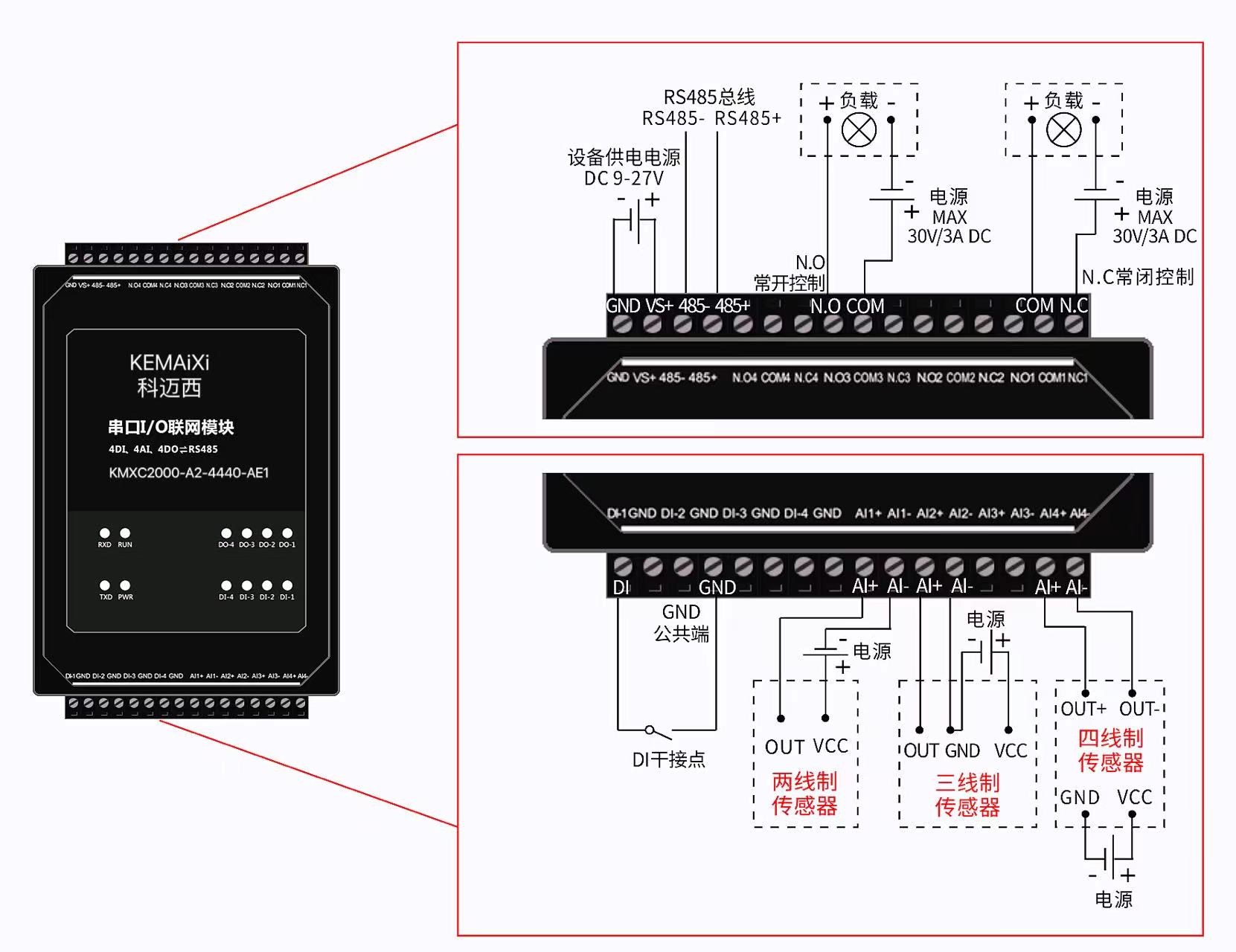

●  AI（模拟量）接线测试：按上图将传感器的输出端连接至AI1-和AI+端口，通过USB转RS485转换器将电脑与IO设备连接；通过配套软件设置参数后读取IO设备信息，检查软件是否能获取到AI1数值（软件上点值AI1工程量除以1000即为采集的模拟量值）。

1.3. 软件设置及设备调试

在参数设置前请按如下操作安装好软件包，将已完成上一步骤的IO设备用USB转RS485转换器连接至电脑，打开安装好的《科迈西设备设置工具》，搜索设备并进行参数设置。参数设置成功后，对设备的DI/AI的状态变化进行测试，验证设备能正常通讯。

软件包安装：1.下载软件压缩包；2.软件压缩包右键属性-->常规-->解除锁定（无此项时忽略本步骤）；3.软件压缩包解压缩-->Kemaixi.Setup.exe右键“以管理员身份运行安装”即可。

软件包安装若出现问题参考 软件操作 章节内容。

1.3.1. 设备搜索及参数设置

打开《科迈西设备设置工具》，选择 搜索串口设备 ，在显示搜索串口参数处点击 编辑 ，选择电脑上USB转RS485转换器的串口号及IO设备的串口参数（设备默认的串口参数为9600,None,8,1；RS485地址为1，初次搜索地址范围可以设置1-10），再点击 搜索 可以搜索到IO设备。如下为搜索IO设备时串口参数设置界面：

鼠标选择刚才搜索到的设备，点击上方“设置”标签，在弹出的对话框可以设置设备的串口参数，初次调测设备可以不修改设备的默认串口参数。

特别提示：搜索时如果搜索不到IO设备

00001. 确认是否按照以管理员权限安装和运行；

00002. 检查USB转RS485转换器与IO设备是否连接正确，转换器是否故障；

00003. 搜索串口参数波特率、数据位、停止位、校验位及RS485地址是否填写正确（设备默认的串口参数为9600,None,8,1；RS485地址为1）。

1.3.2. 设备调测

设备参数设置成功后，重新搜索设备，点击软件左下角 刷新 ，可以看到设备的所有点值信息。

●  DI1~DI4值为设备采集DI的开关状态（读取1为采集开关量闭合，0断开）；

●  DO1~DO4状态为DO输出是否导通和断开（1为COM和N.O导通，0为COM和N.O断开）；

●  AI1~AI4工程量为采集的电流值（软件上AI工程量点值除以1000即为采集的电流值）；

●  AI1~AI4原始值为采集的原始值（16bit分辨率，0-20mA对应AI原始值0-4095，4-20mA对应819-4095）。
